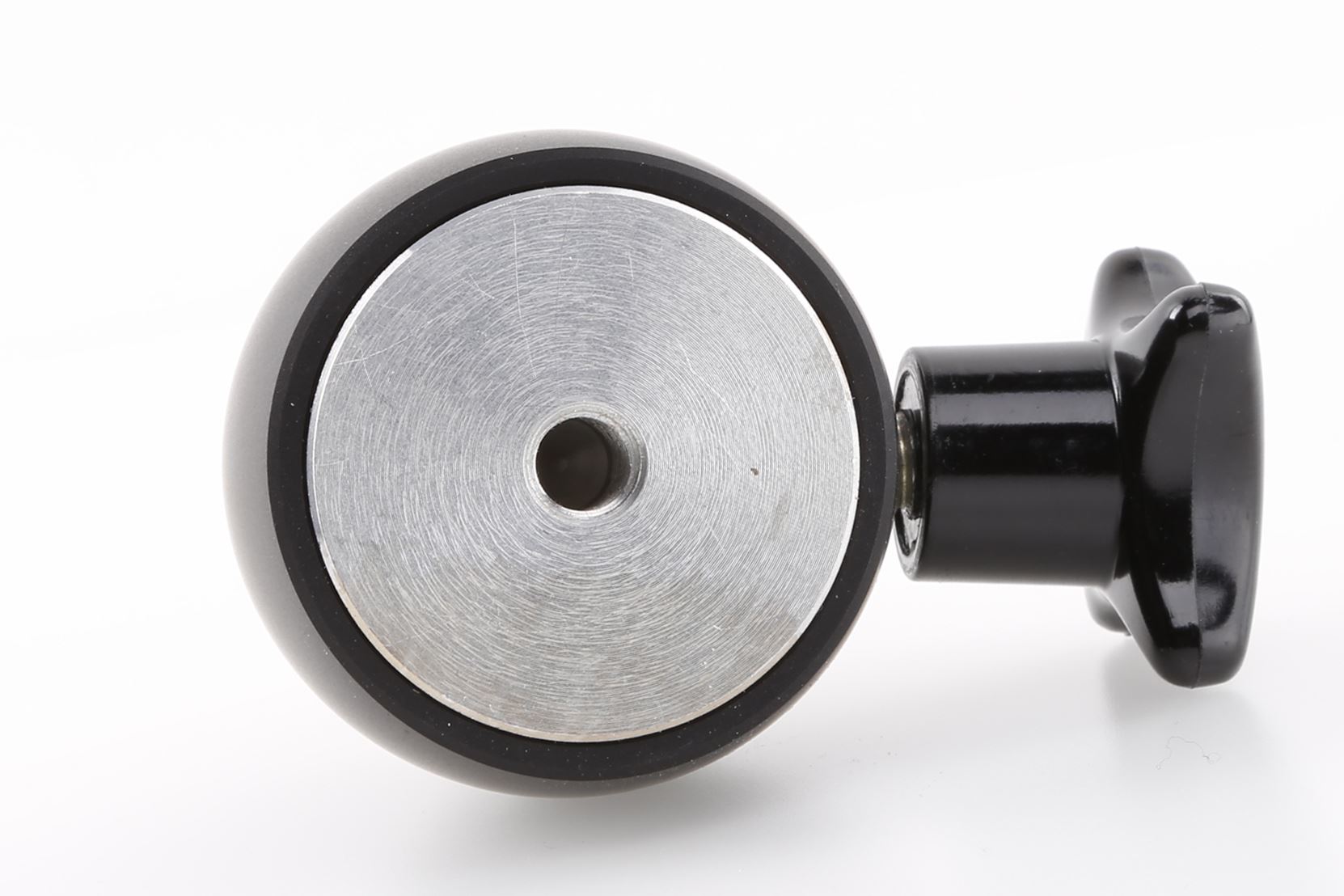

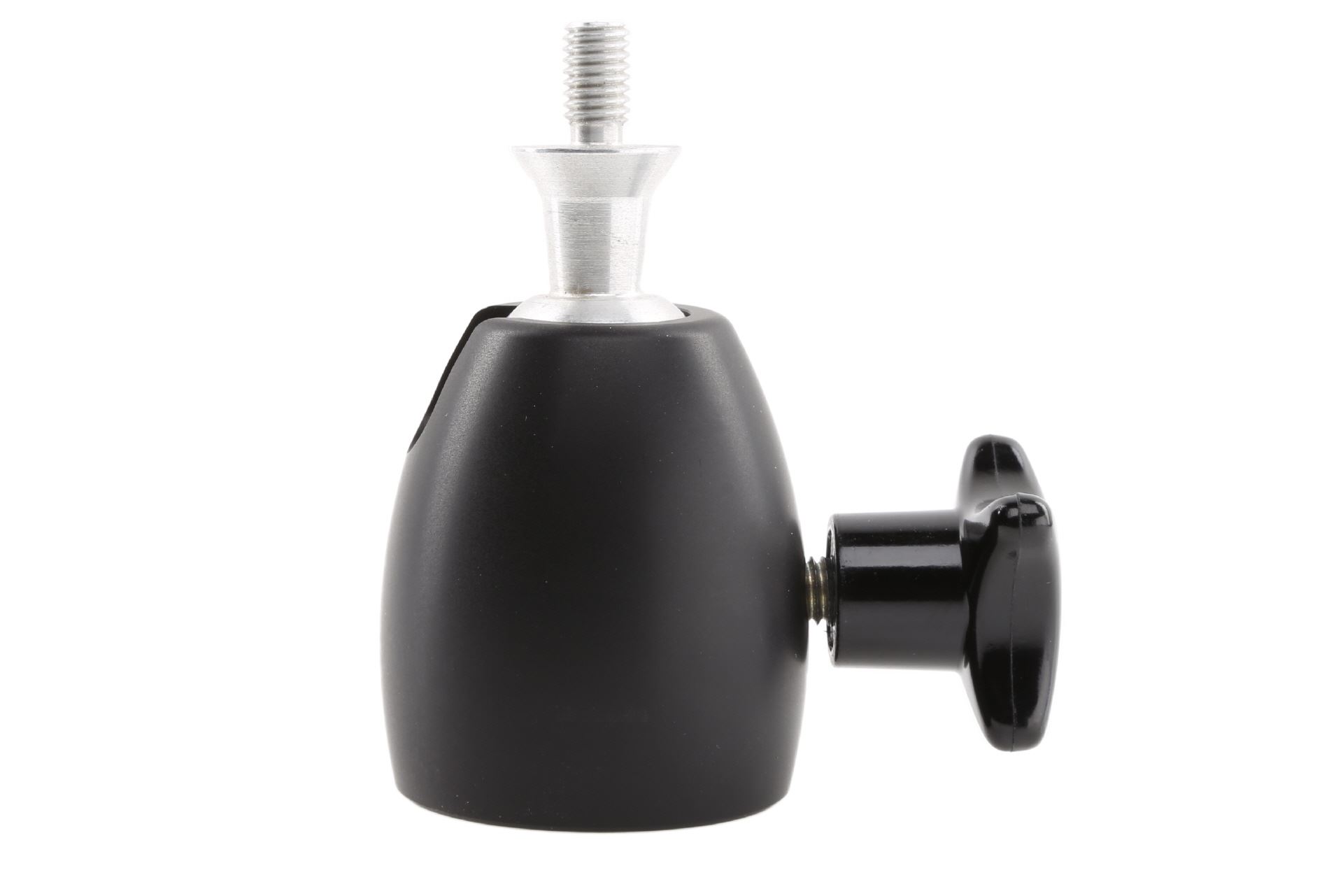

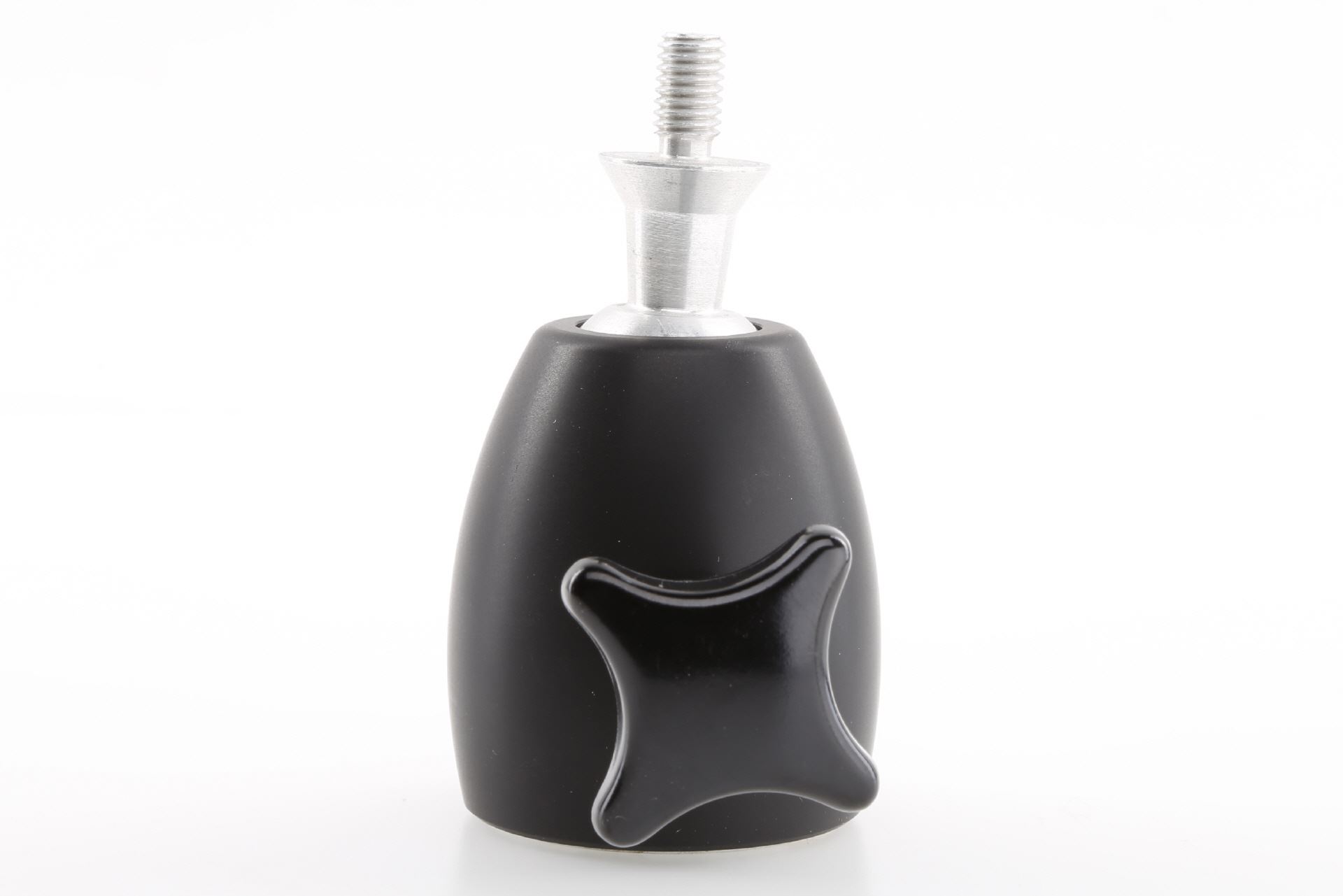

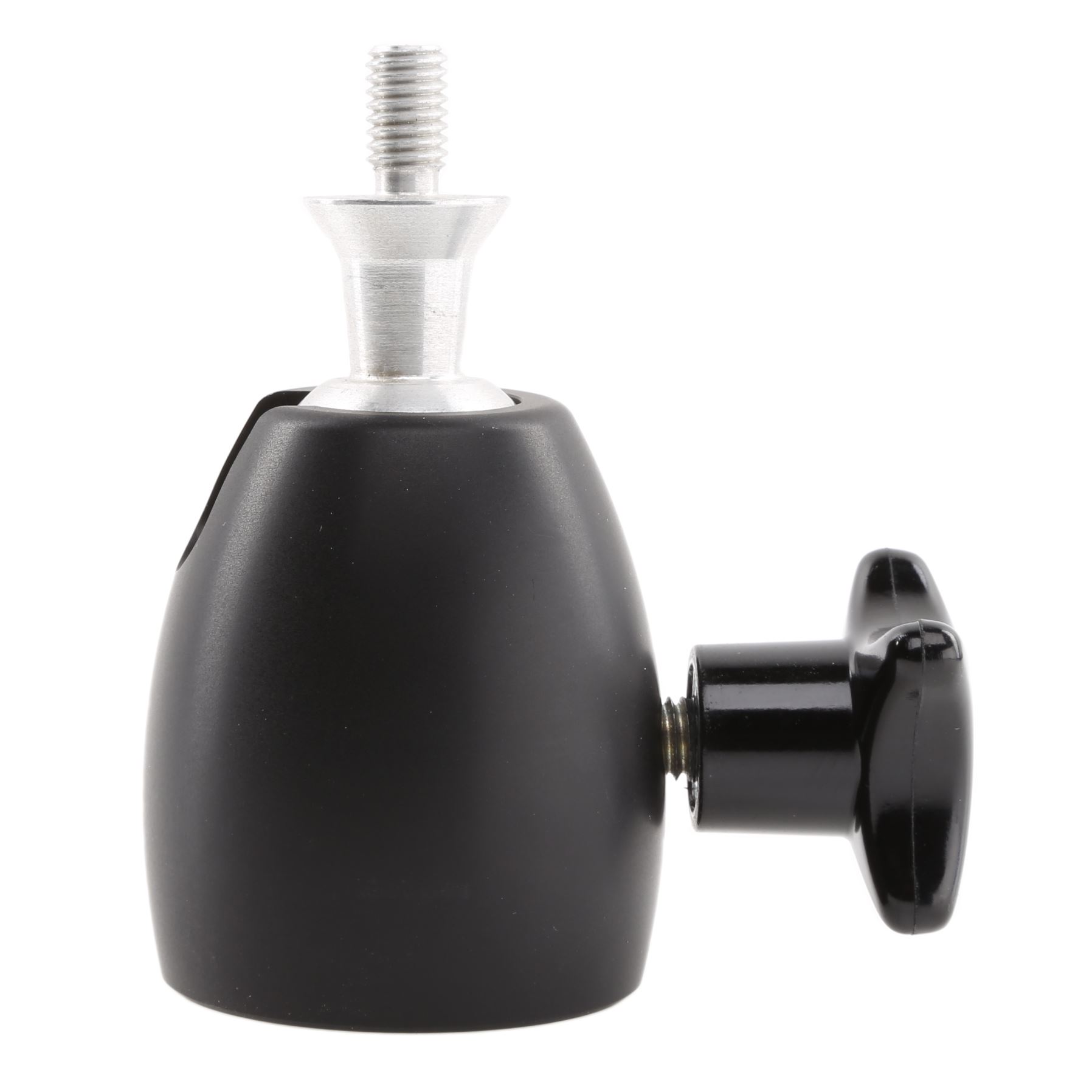

KG-24 | mittelgroßes Kugelgelenk für größere Sonden, Sensoren oder weiteres Zubehör | Klemmung über Kreuzgriffschraube
Gehäuse Ø: 38,4 mm
Gehäusehöhe: 45,0 mm
Höhe gesamt: 76,5 mm
Kugel Ø: 24 mm
Kreuzgriff Ø: 32 mm
Belastung am Kugelflansch max.: 15,0 Kg
Gesamtgewicht: 135 g
Gewinde Kugel
Gewinde Boden
Art.-Nr.
außen M8
innen M8
13 24 903
außen M6
innen M6
13 24 904
außen M8
innen M6
13 24 902
außen M6
innen M8
13 24 908
Datenblatt KG-24
Datenblatt für das Kugelgelenk KG-24 (Klick auf das Foto startet den PDF-Download).
