KG-28 BF - Industrie

Sie sind hier: Startseite » Industrie

FLM KG-28 Industrie, für die Befestigung von Sensoren, Sonden, Fühlern, uvm.

FLM KG-28 BF

Industriekugelgelenk mit Flansch

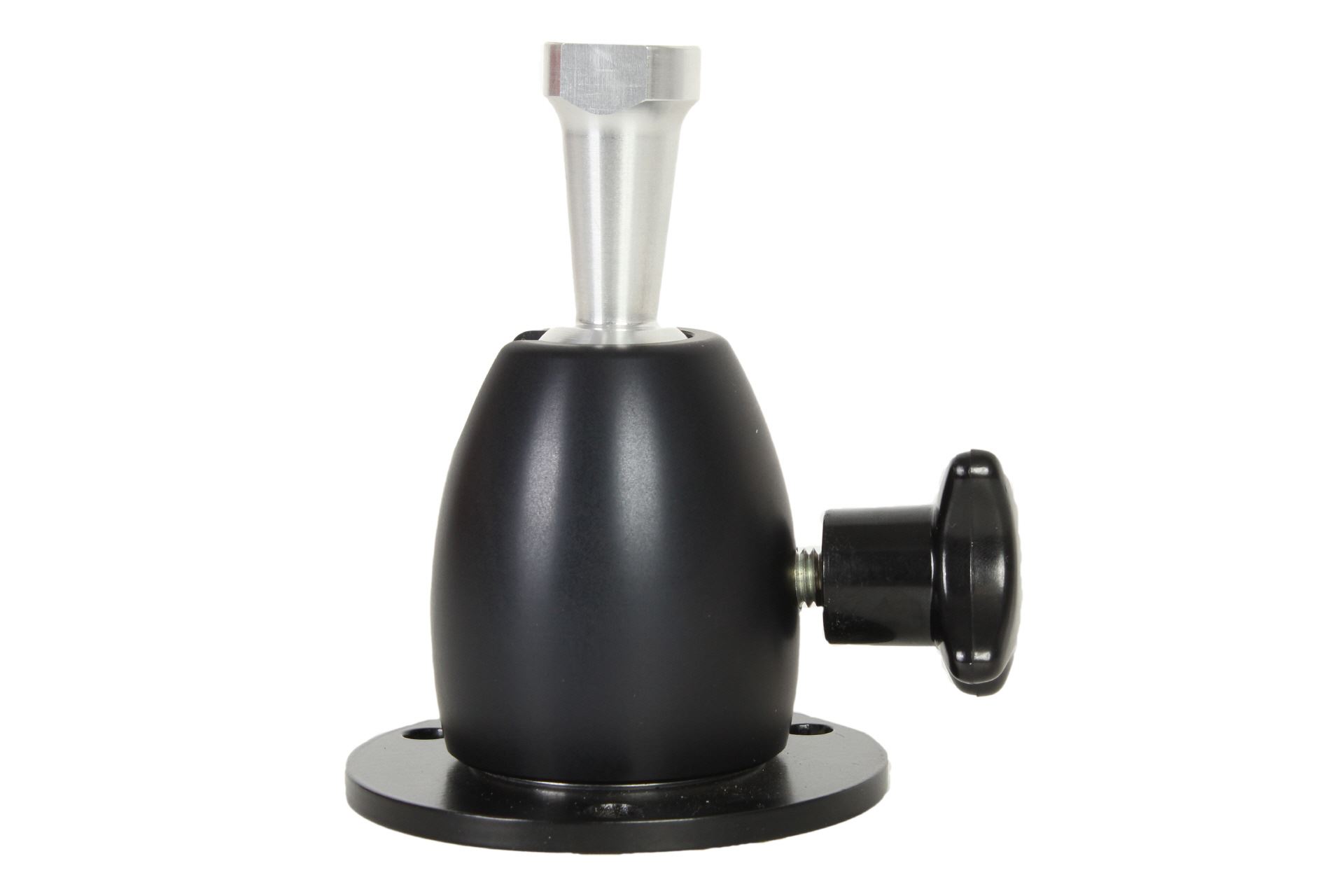

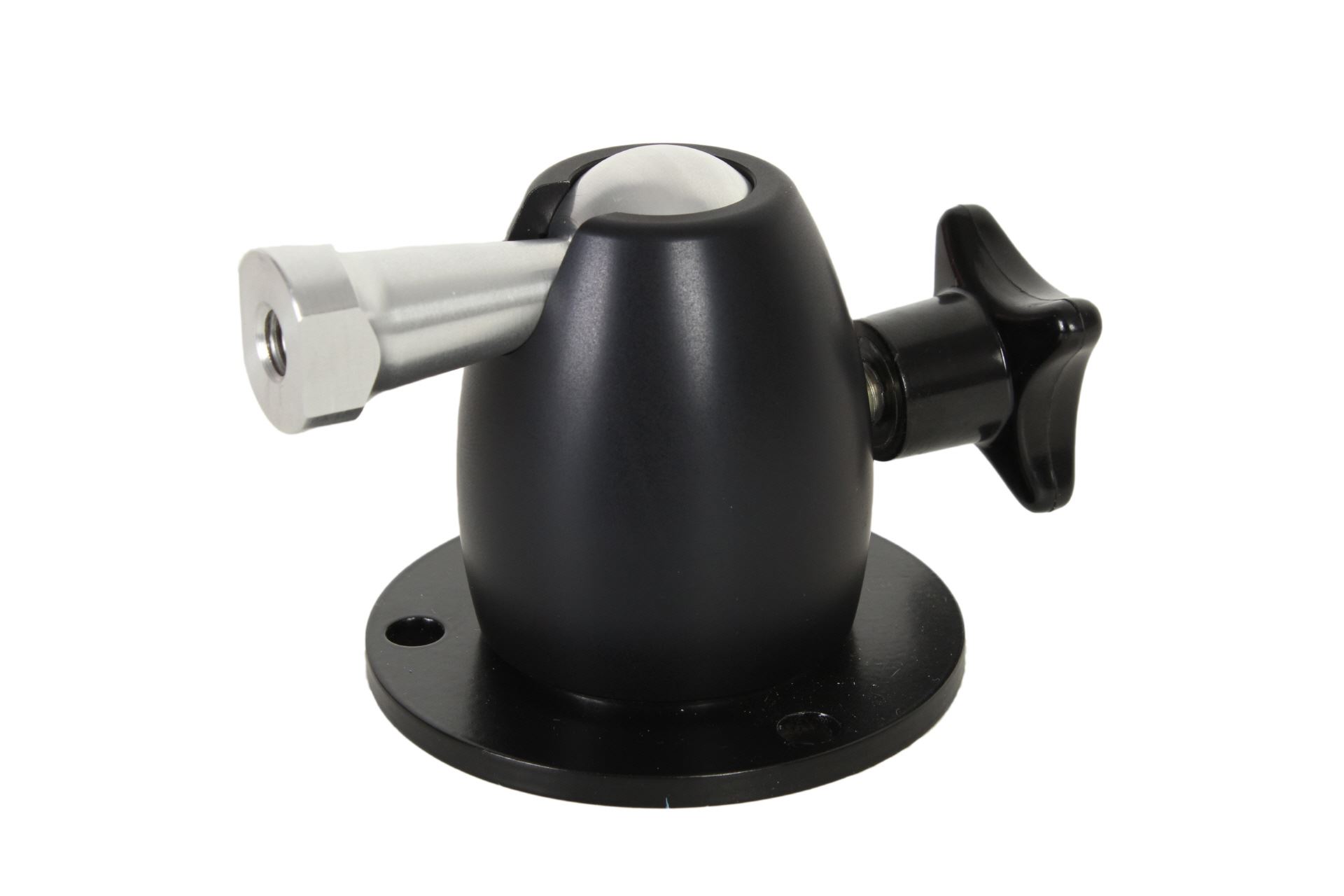

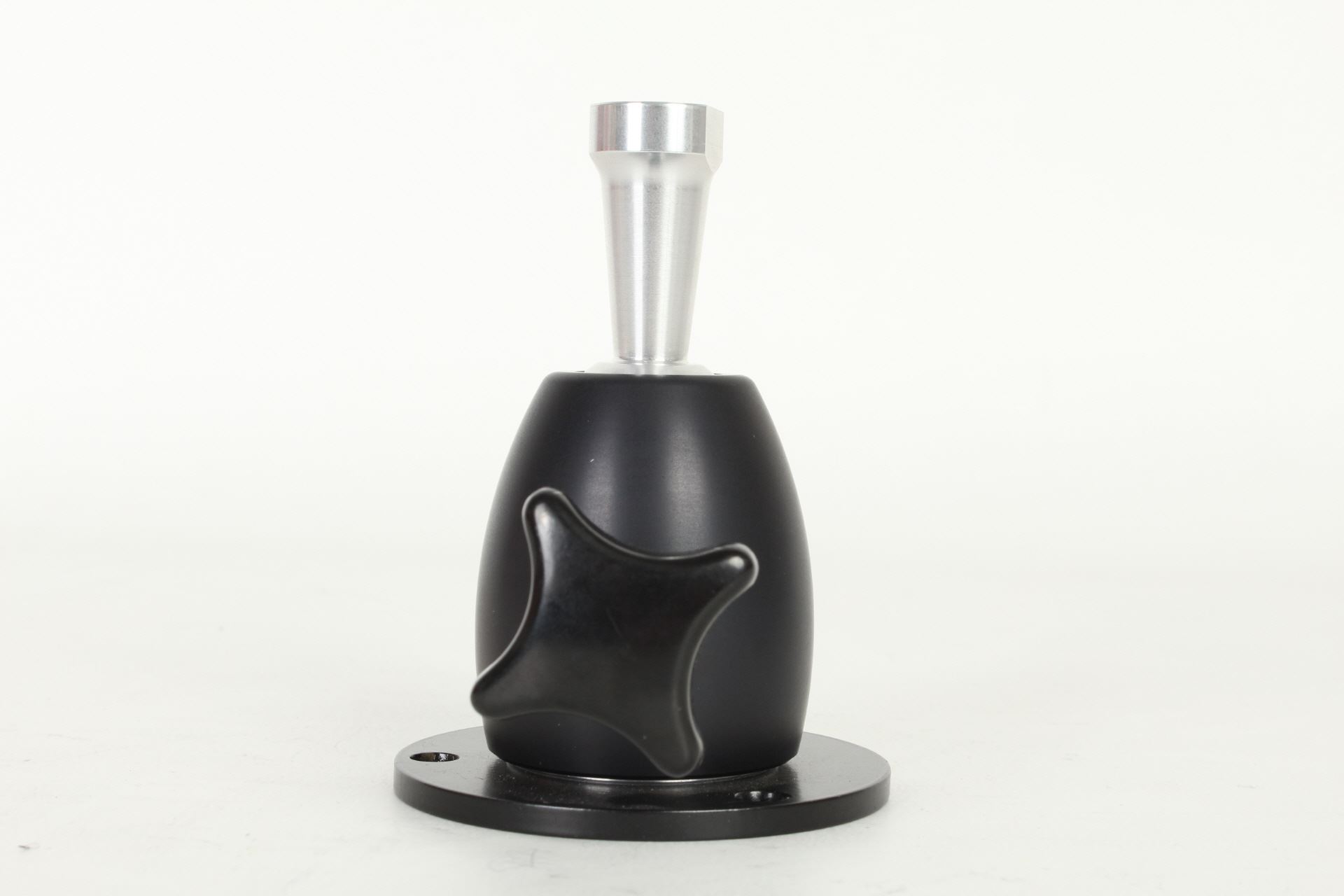

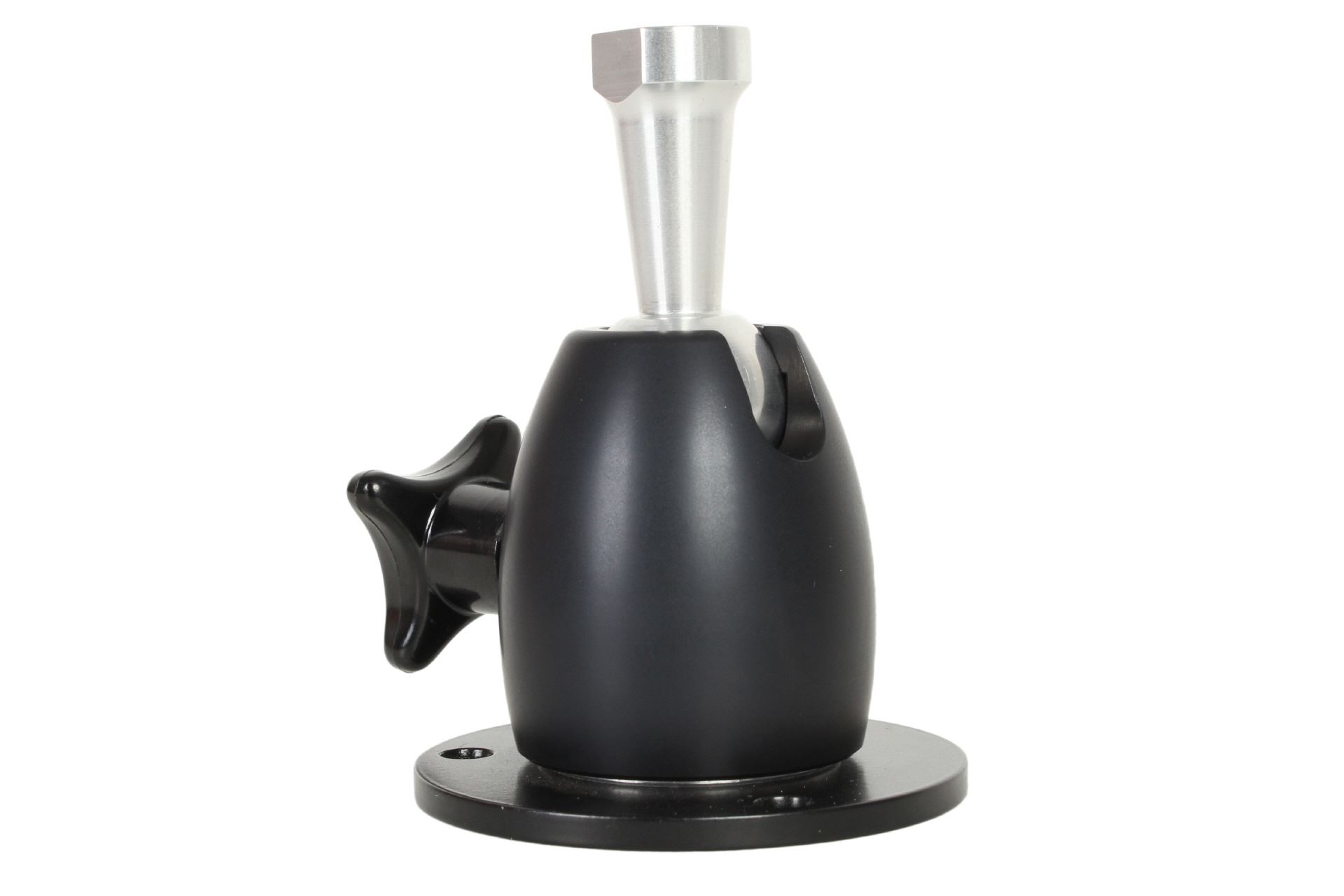

KG-28 BF | großes Kugelgelenk mit Flansch (Bodenplatte), mit 3 Bohrungen (ungesenkt) im 120° Abstand | für größere Sonden, Sensoren, Kameras, kleinere Monitore oder Displays, Klemmbretthalter oder weiteres Zubehör | Klemmung über Kreuzgriffschraube

  • Gehäuse Ø: 49,4 mm

  • Gehäusehöhe: 56,0 mm

  • Höhe gesamt: 94,0 mm

  • Kugel Ø: 28 mm

  • Kreuzgriff Ø: 40 mm

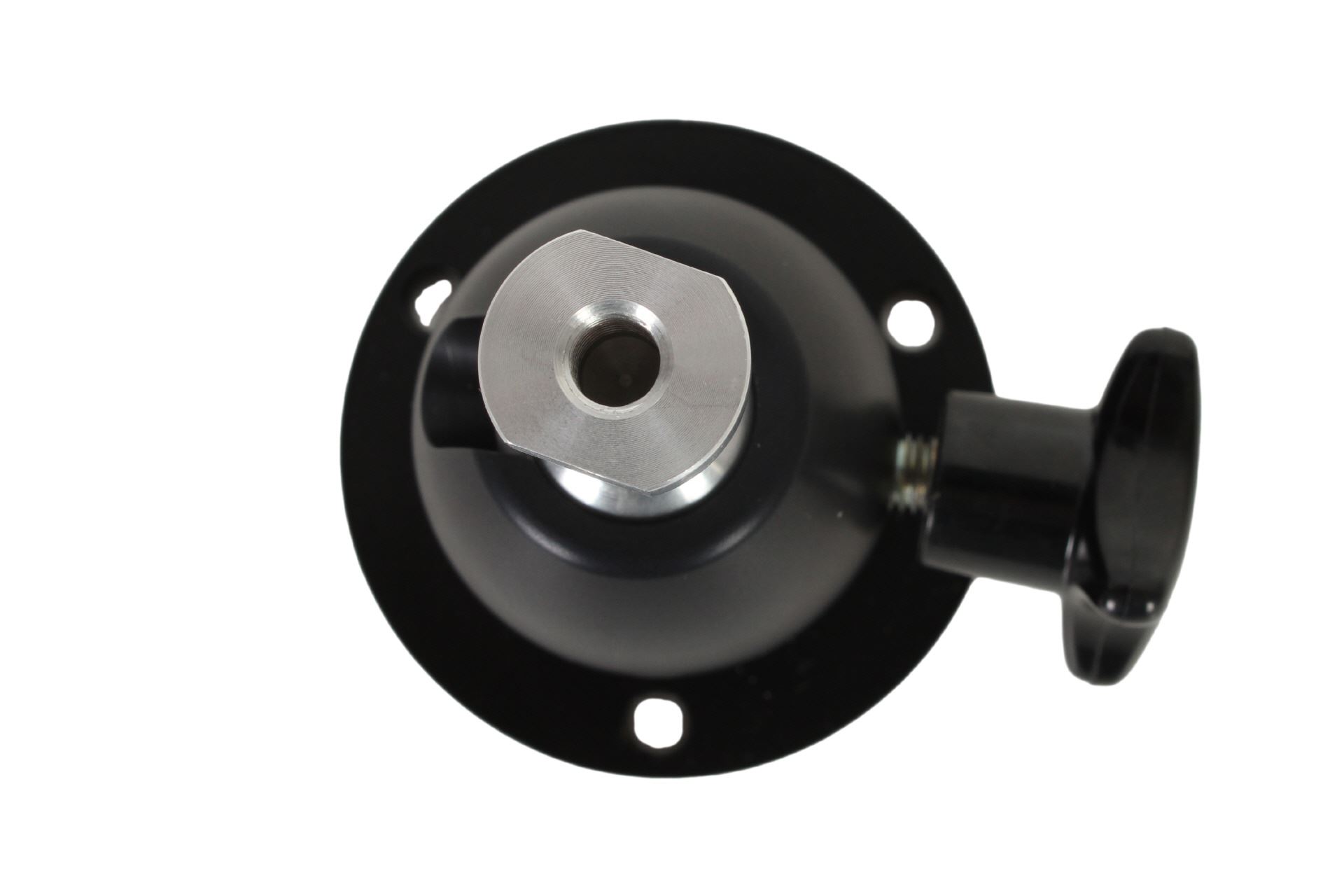

  • Bodenflansch mit 3 Bohrungen im 120° Abstand

  • Bohrung Ø in Flanschplatte: 6,5 mm

  • Bodenflansch- Ø: 72,5 mm

  • Belastung am Kugelflansch max.: 20,0 Kg

  • Gesamtgewicht: 380 g

Gewinde Kugel

Art.-Nr.

innen M6

13 28 904

innen M8

13 28 903

Weitere Gewinde-Kombinationen auf Anfrage.

Datenblatt KG-28 BF

FLM KG-28 Industrie, für die Befestigung von Sensoren, Sonden, Fühlern, uvm.

Datenblatt für das Kugelgelenk KG-28 BF (Klick auf das Foto startet den PDF-Download).
