QLB-80

Sie sind hier: Startseite » Wechselsysteme » Profi QRB | QLB

FLM QLB-80

FLM QLB-80

Artikel-Nr.: 6980901

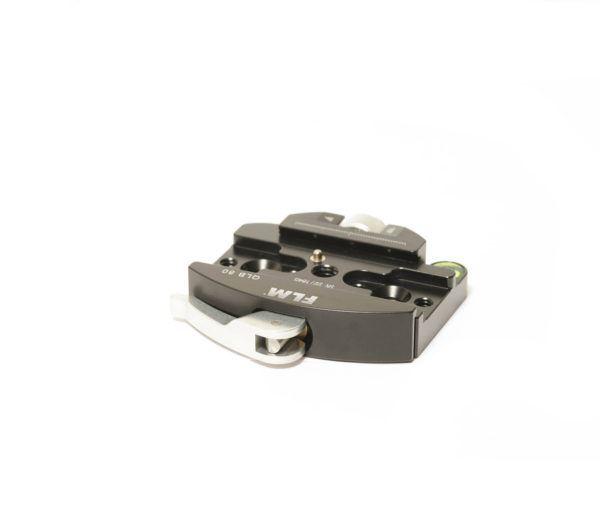

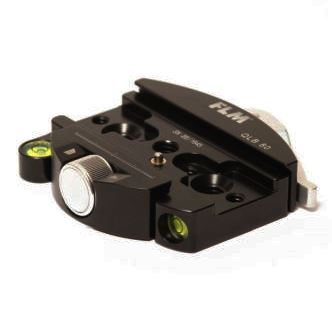

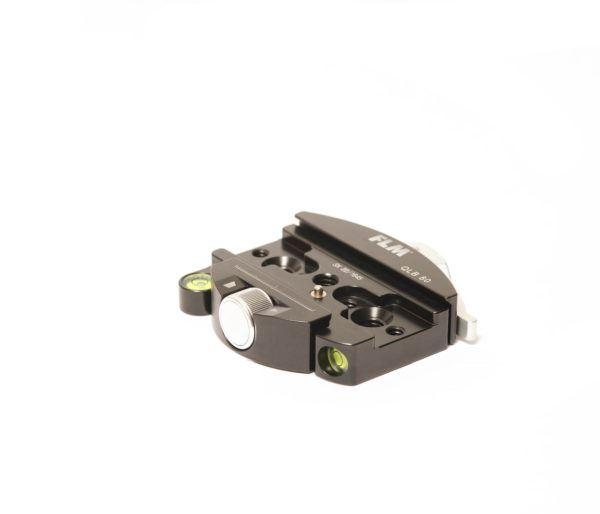

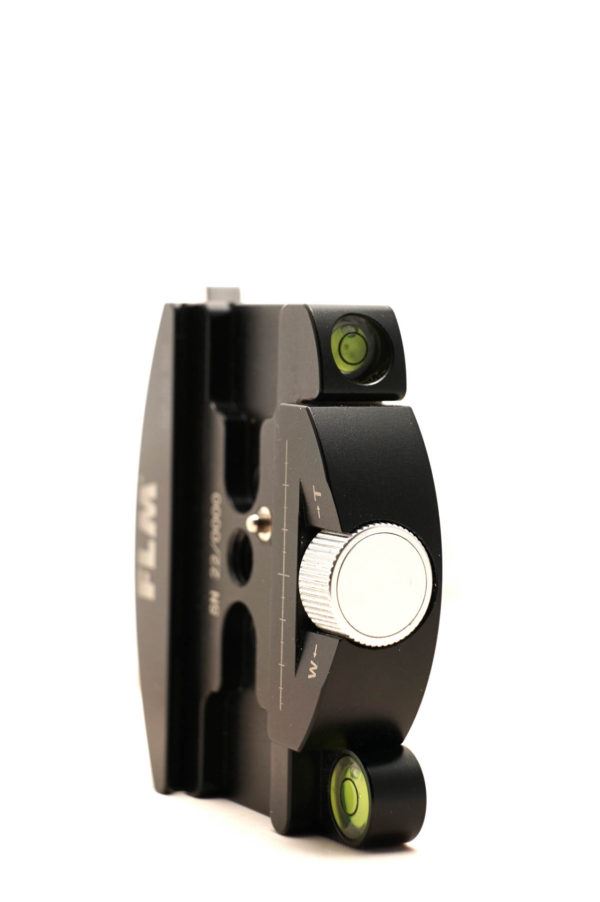

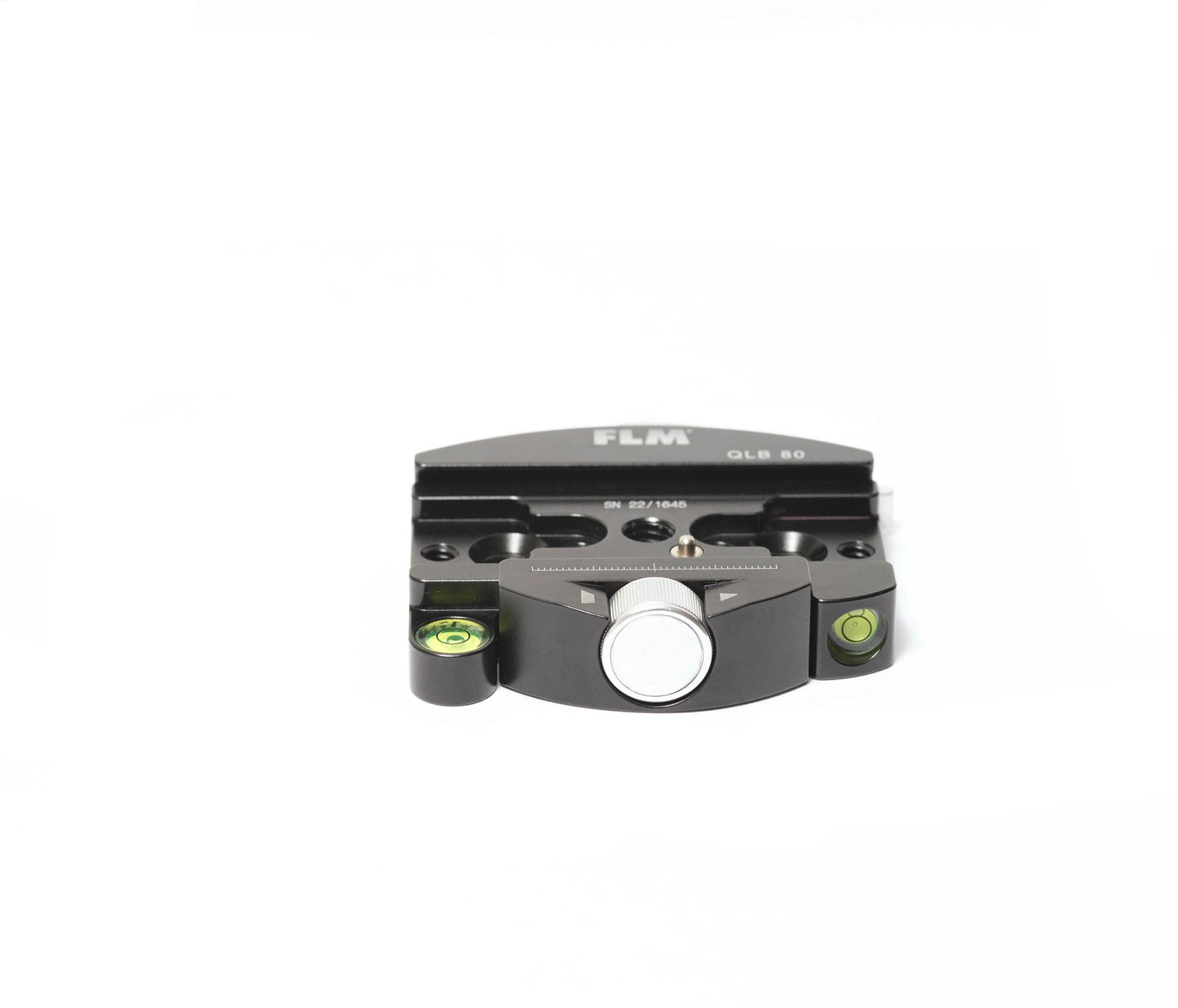

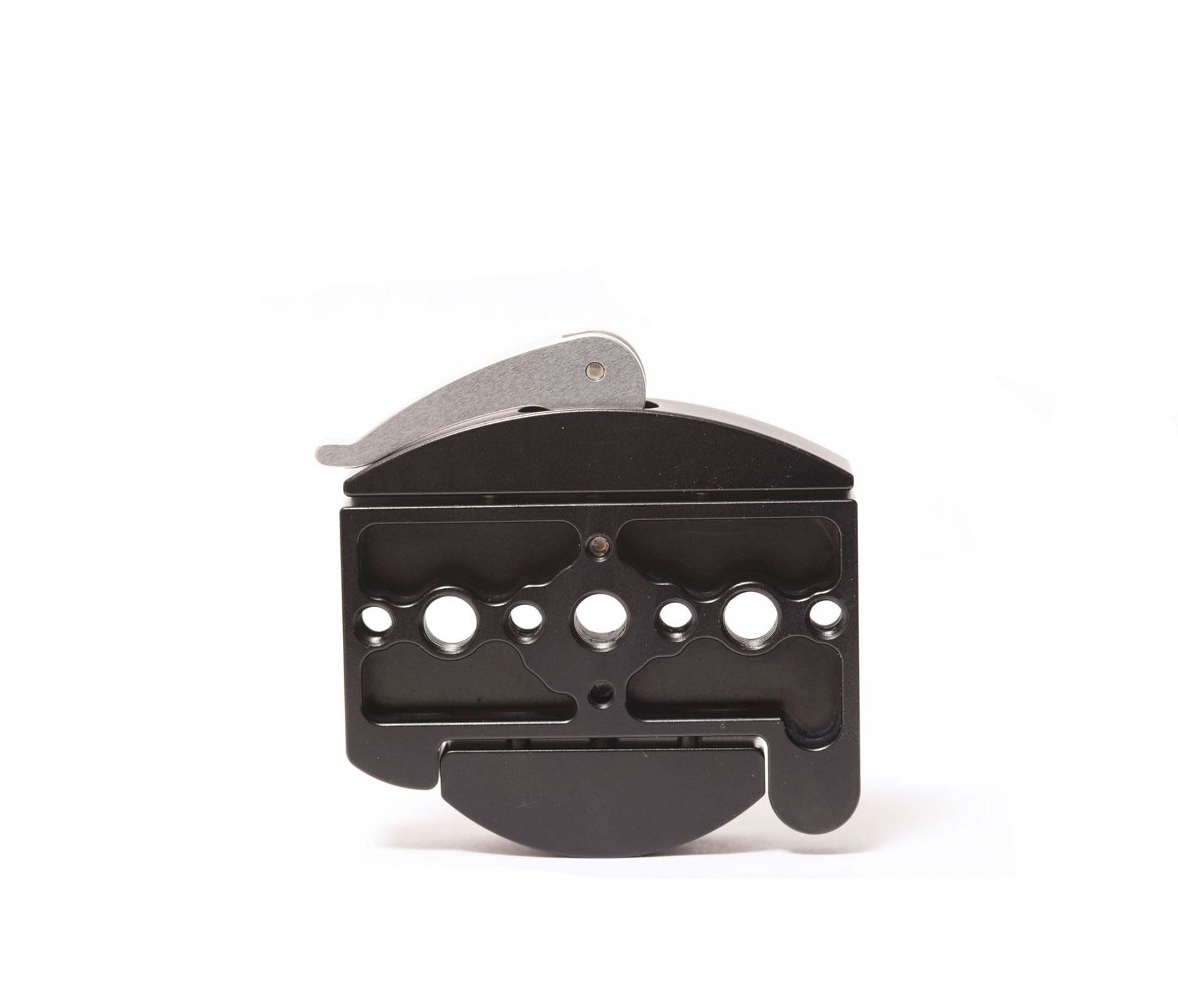

Die QLB-80 ist ein flexibles Schnellwechselsystem mit bewährter Schwalbenschwanzführung und Schnellverschluss. Sie wird vollständig bei unserem FLM-Markenpartnerbetrieb in Peking (China) gefertigt und montiert. Die QLB ist neben dem Schnellverschluss mit einer verschiebbaren Backe ausgestattet, wie unsere Basis vom Typ SRB. Daher ist diese Basis passend für die meisten Basisplatten und Fotowinkel fremder Hersteller und kann als Arca-Swiss(R) Kompatibel bezeichnet werden (sofern das Profil der Basisplatten und Fotowinkel dem originalen Arca-Swiss Classic-Profil entspricht). Nicht geeignet sind offenbar die Profile von RRS(R), Small Rigg(R) und ähnliche Profile. Zum Ausrichten ist in der Basis eine Dosenlibelle angebracht. Eine weitere Libelle ist in der Griffschraube versenkt montiert.

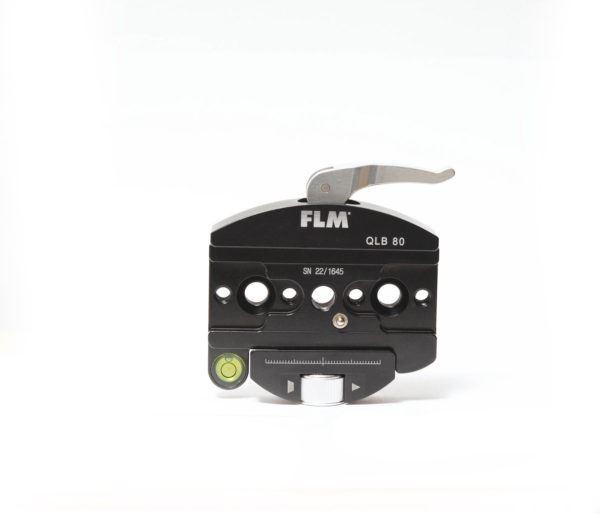

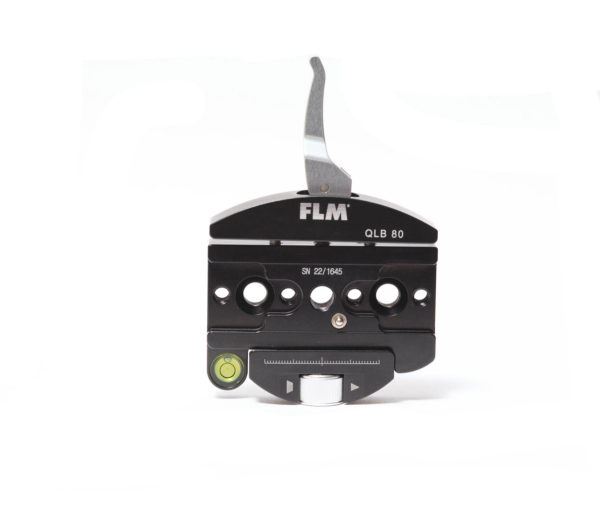

Der Arretierhebel besitzt drei Positionen:

1. geschlossen
2. verschieben
3. geöffnet

Funktionsweise:

Zuerst wird die QLB im geschlossenen Zustand (Hebelpos. 1.) mit Hilfe der verstellbaren Backe auf die/den zur Verwendung kommende/n Basisplatte/Fotowinkel eingerichtet. Dazu dreht man zunächst die Backe mit der Drehschraube vollständig auf. Dann setzt man die Basisplatte/den Fotowinkel auf die QLB. Nun wird die Backe durch drehen der Verstellschraube auf die Breite der Basisplatte/des Fotowinkels eingerichtet. Die Backe muss dabei die Basisplatte/den Fotowinkel so fest klemmen, dass diese/r nicht mehr verschiebbar ist.

Ab jetzt ist die Basis auf die/den entsprechende/n Basisplatte/Fotowinkel eingerichtet. Durch Verstellen des Arretierhebels in Pos. 2 kann nun die Basisplatte/der Fotowinkel verschoben werden. Danach wird wieder arrertiert. Durch Verstellen des Arretierhebels in Pos. 3 wird die Basisplatte/der Fotowinkel frei gegeben und die Kamera kann abgenommen werden. Achtung: Kamera Festhalten bevor der Arretierhebel auf Pos. 3 gestellt wird.

Hinweis: Nicht geeignet für die Profile von Sunway(R), RRS(R), SmallRigg(R) und ähnlicher Profile.

Lesen Sie auch unsere Informationen zum Thema "Arca-Swiss-Kompatibel".

  • Typ: QLB-80

  • Bodengewinde: 3/8 Zoll

  • Maße: 84 x 81 x 20 mm (L x B x H)

  • Tragkraft max.: 30 Kg

  • Gewicht: 166 g

  • Land/Region der Fertigung: China/Peking

  • EAN-Nummer: 4260231032850

Empfohlenes Zubehör

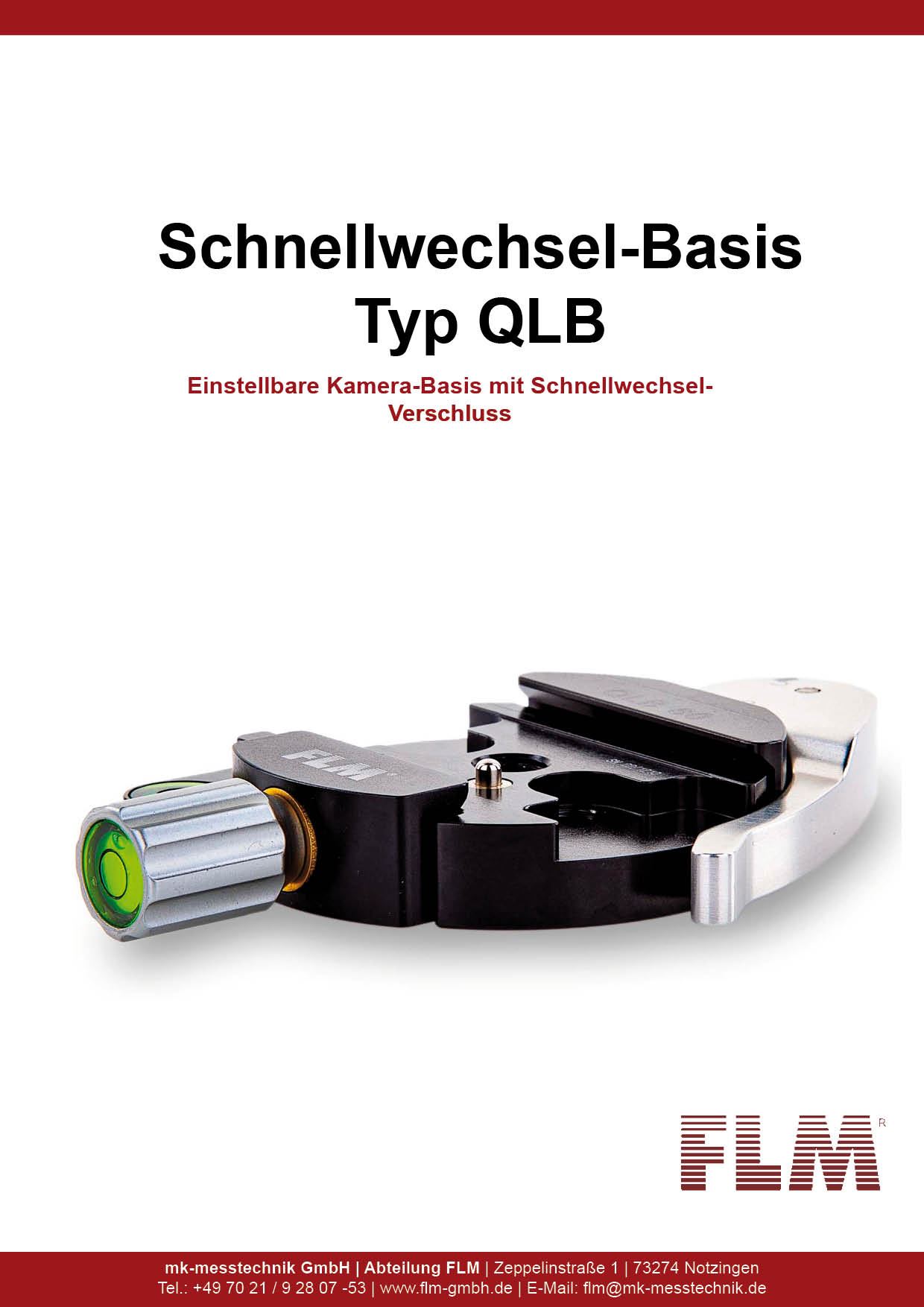

Bedienungsanleitung für die Schnellwechsel-Basen QLB-50, QLB-60 und QLB-80 (Klick auf das Foto startet den Download).
