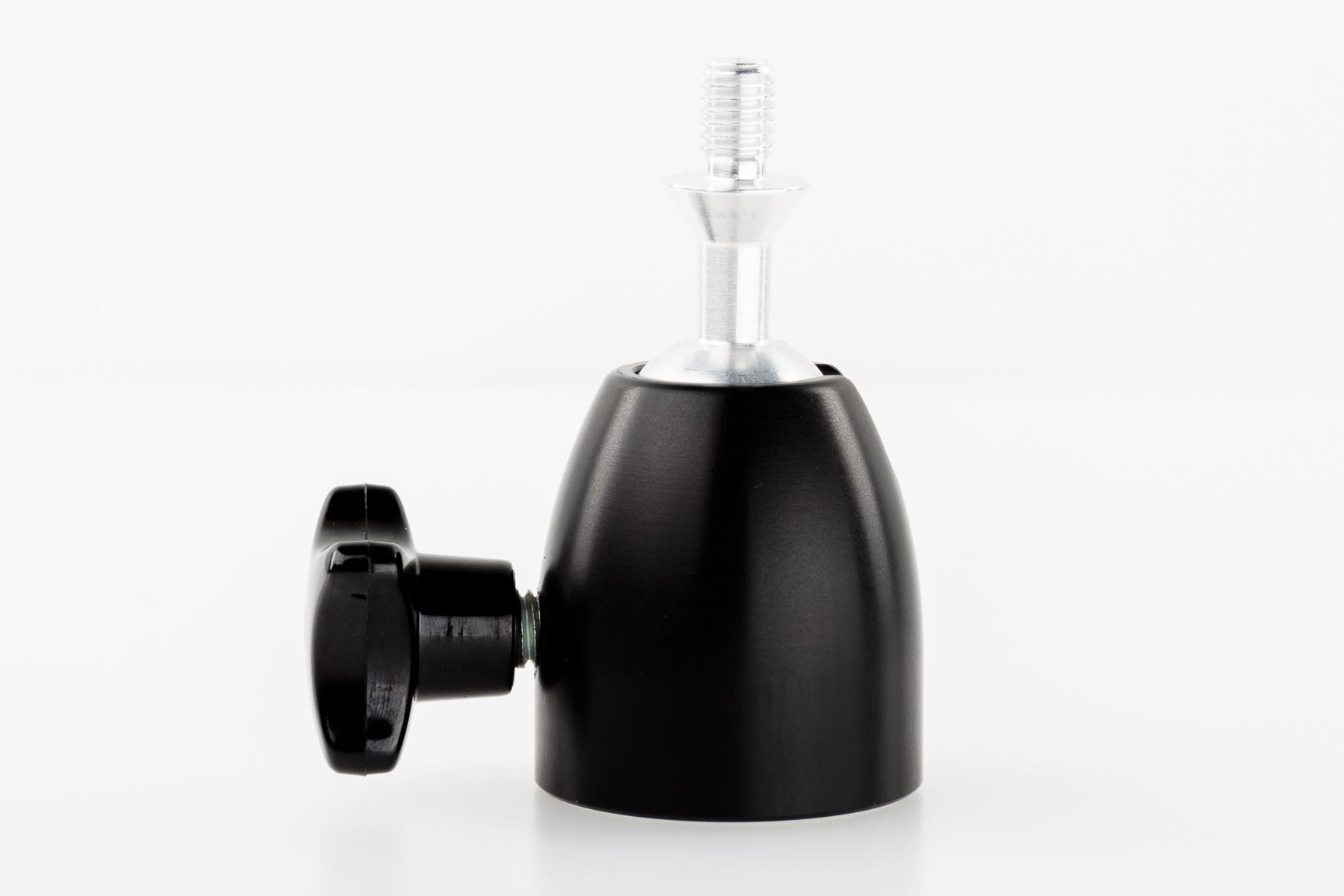

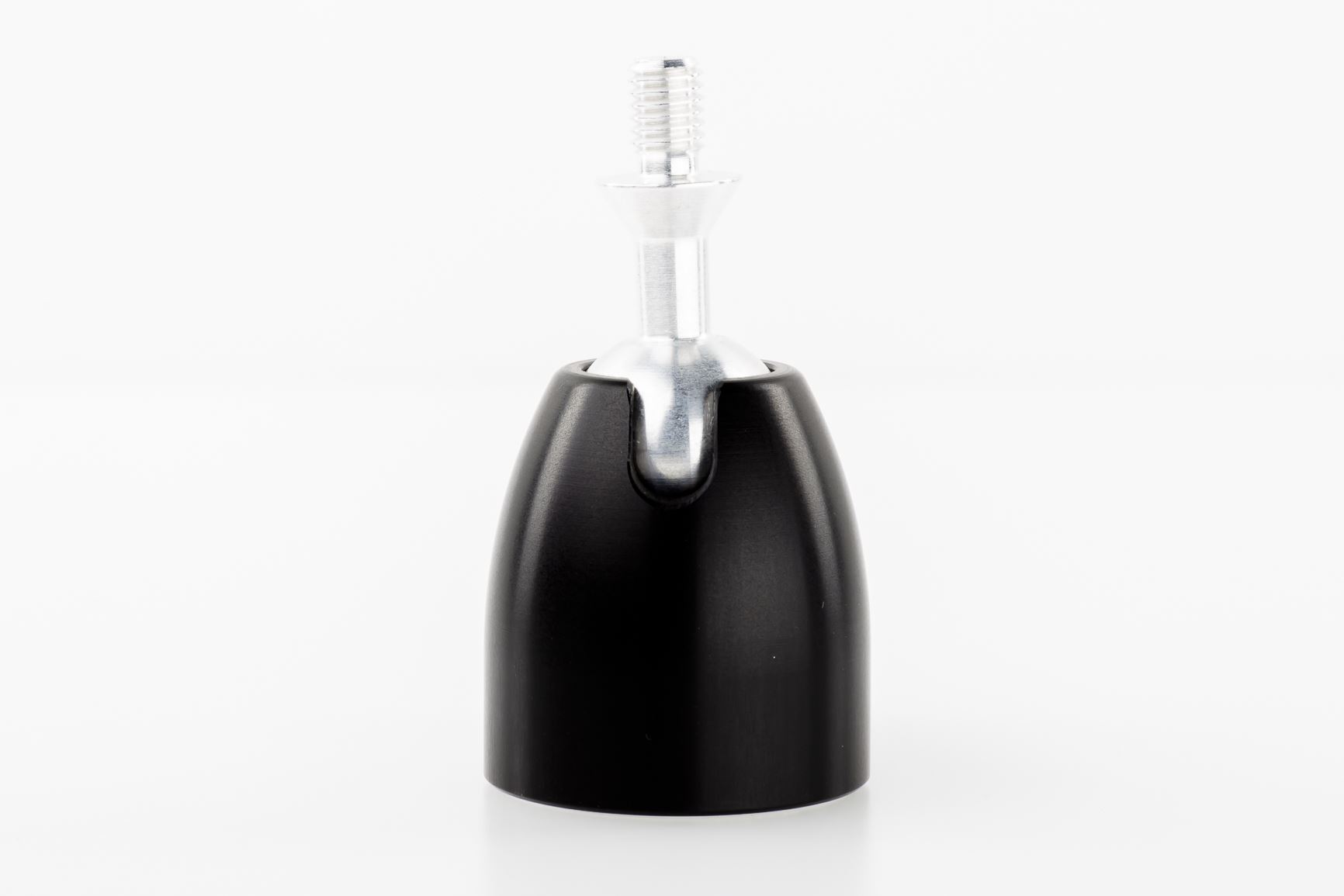

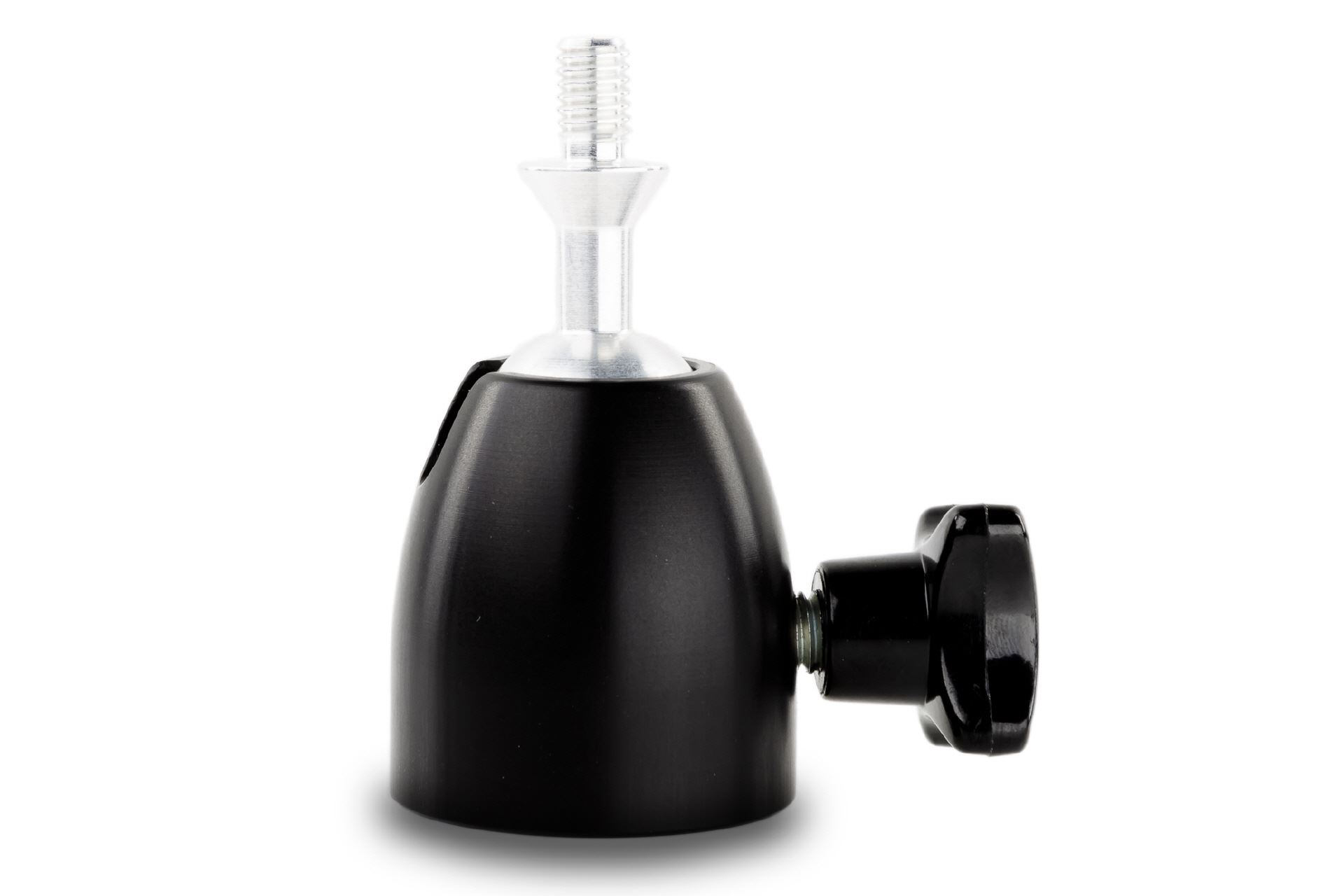

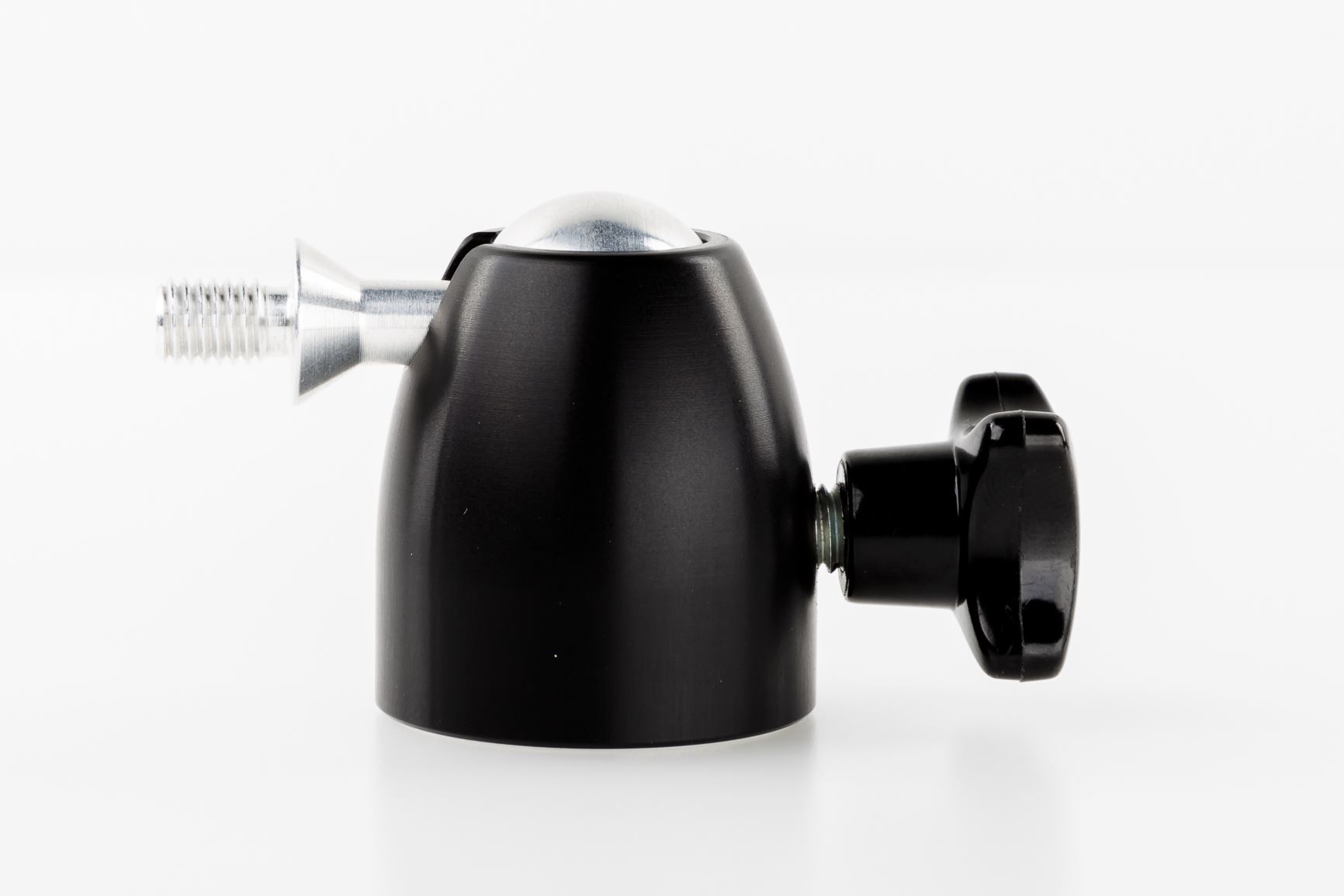

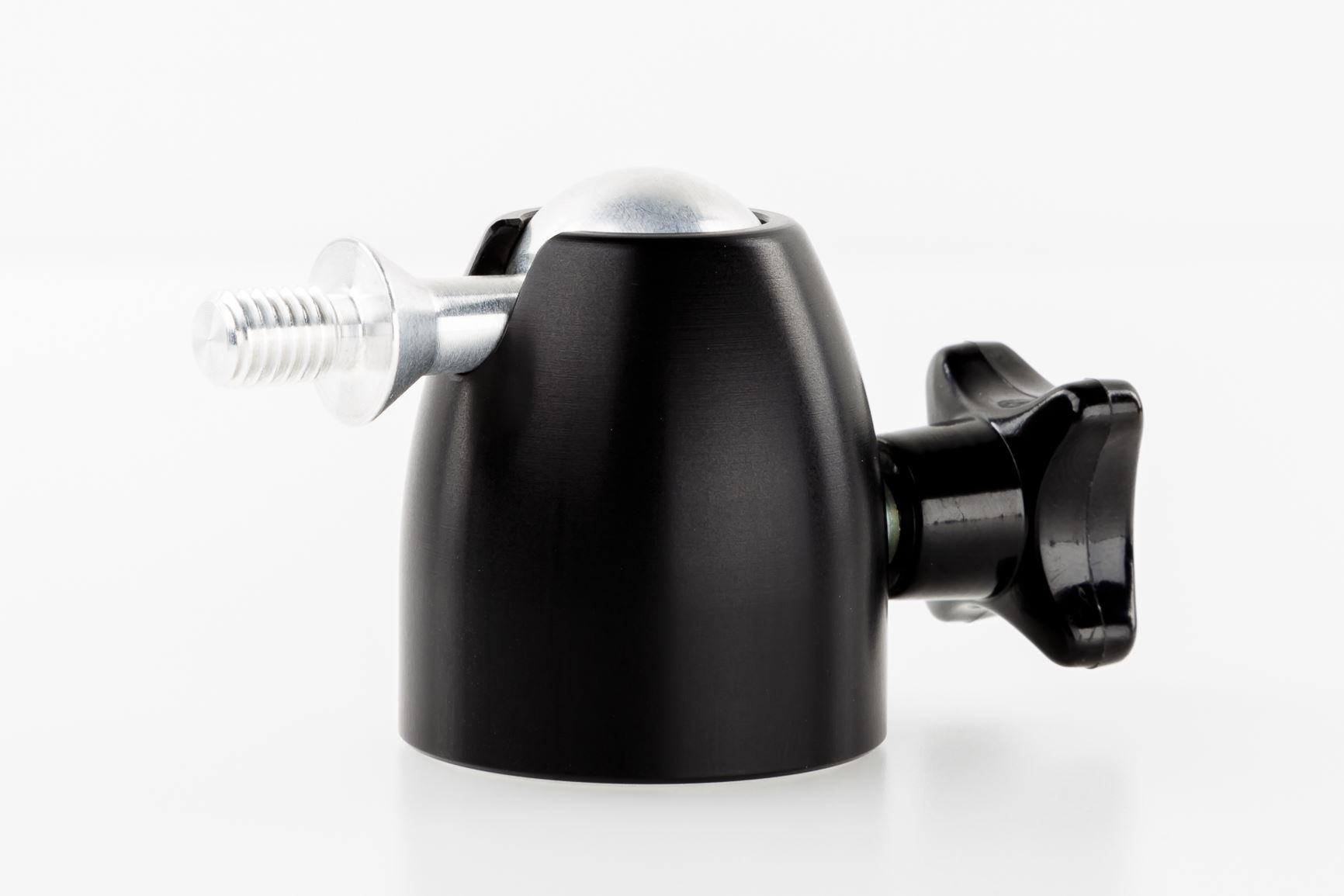

Industrie-Kugelgelenk mit integriertem Bodenflansch

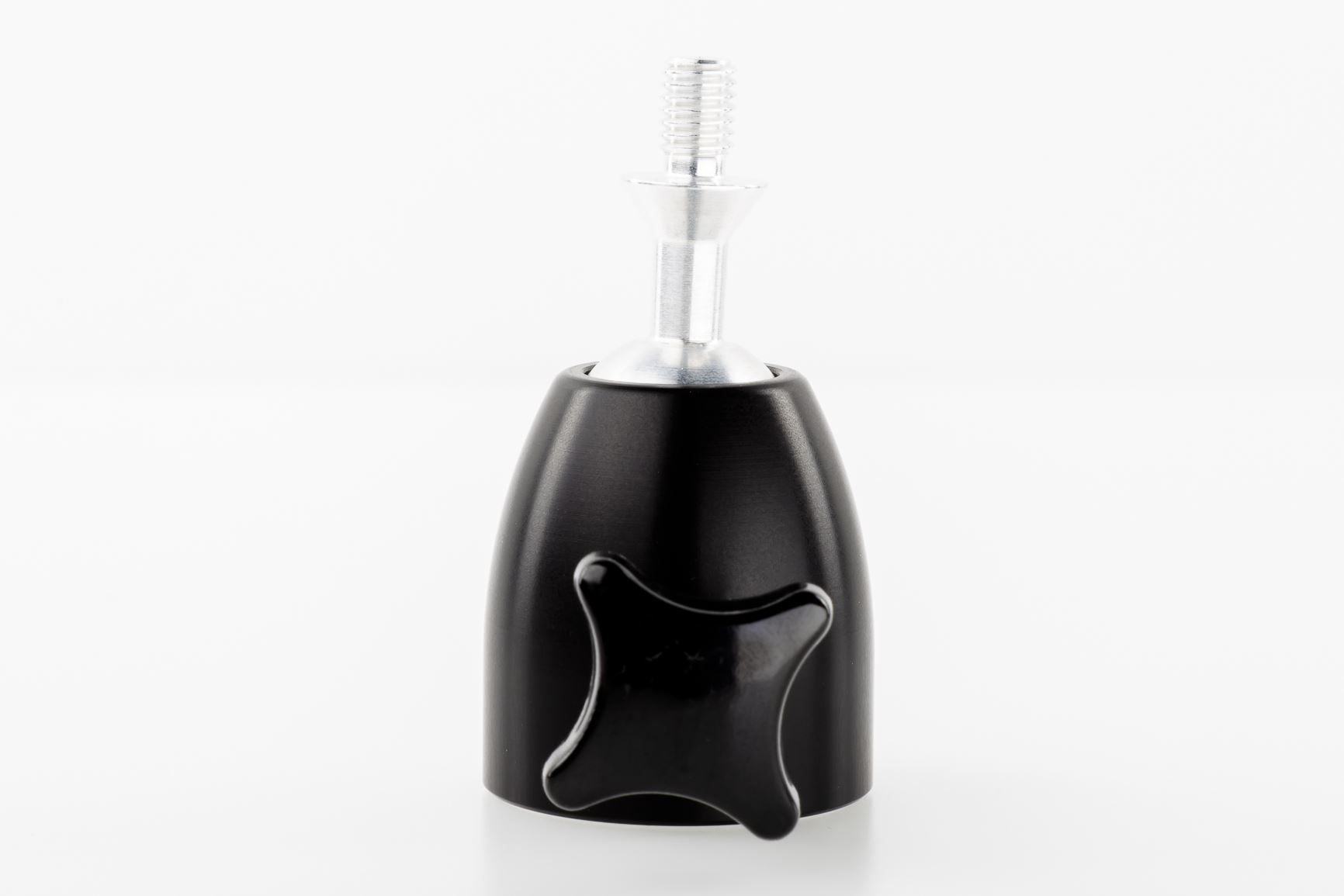

KG-24 BF | mittelgroßes Kugelgelenk mit Boden-Flansch, mit 3 Bohrungen im 120° Abstand, verdeckt im Gehäuse | für größere Sonden, Sensoren oder weiteres Zubehör | Klemmung über Kreuzgriffschraube
Gehäuse Ø: 39,4 mm
Gehäusehöhe: 43,0 mm
Höhe gesamt: 74,2 mm
Kugel Ø: 24 mm
Kreuzgriff Ø: 32 mm
Belastung am Kugelflansch max.: 15,0 Kg

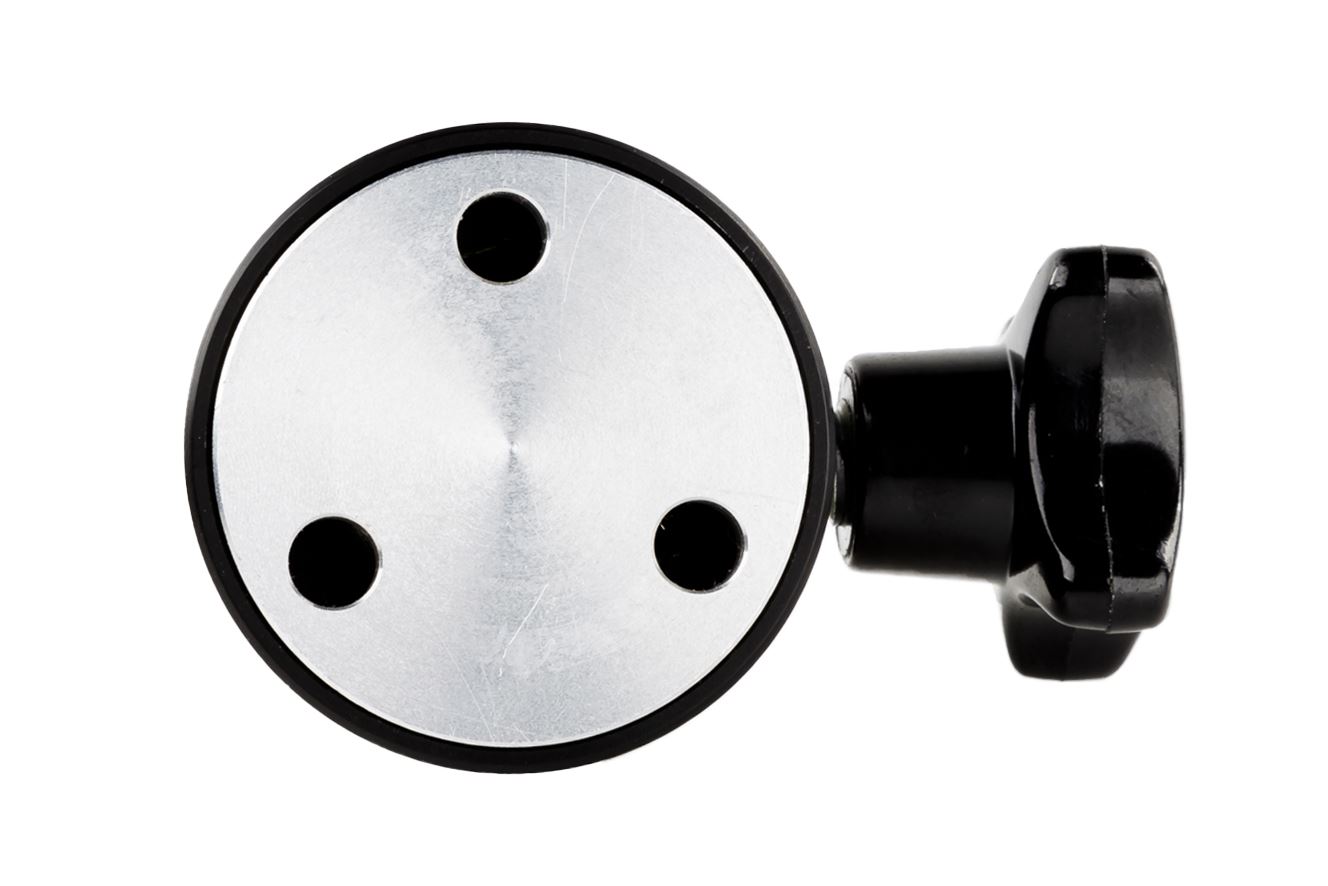

Bodenflansch mit 3 Bohrungen im 120° Abstand
Gesamtgewicht: 135 g
Kugel-Gewinde
Art.-Nr.
außen M6
13 24 905
außen M8
13 24 907
Weitere Gewinde-Kombinationen auf Anfrage.
Datenblatt KG-24 BF

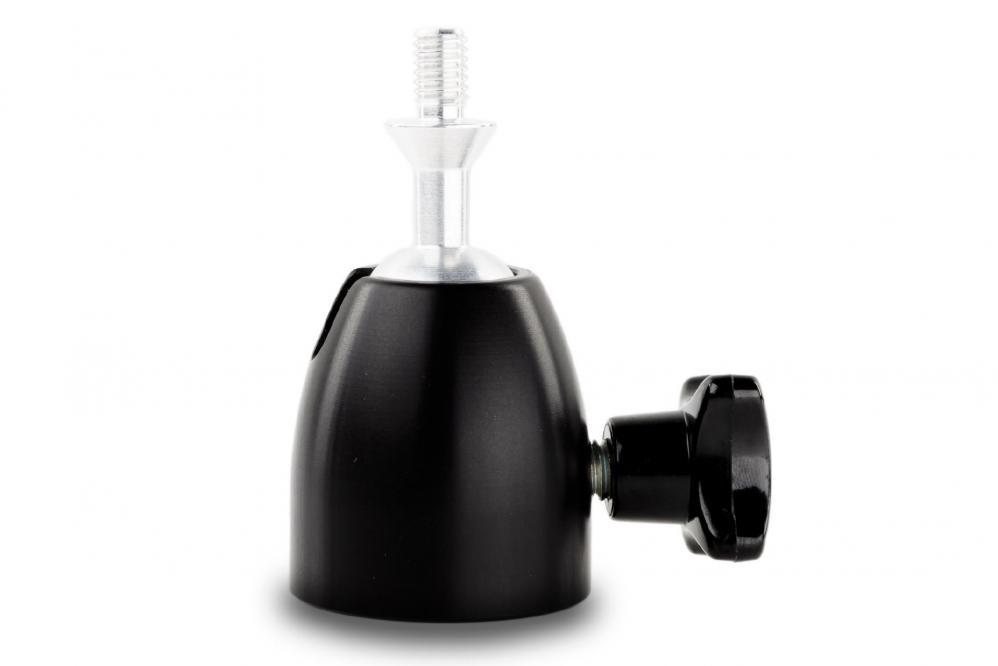

Datenblatt für das Kugelgelenk KG-24 BF (Klick auf das Foto startet den PDF-Download).
